| สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | AIPREL |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | ซอนเด็กซ์ เอส81 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | กล่องมาตรฐาน |
| เวลาการส่งมอบ: | 1-2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที |
| สามารถในการผลิต: | 10,000 หน่วยต่อเดือน |
| รูปร่างลักษณะ: | แผ่นแลกเปลี่ยนความร้อนเพลทและปะเก็น | การรับประกัน: | 1 ปี |
|---|---|---|---|
| วัสดุแผ่น: | ไททาเนียม,SS304,SS316L,SMO254,Hastelloy | ความหนาของแผ่น: | 0.5/0.6/0.7 มม. 0.5 มม. ถึง 0.7 มม. พร้อมใช้งาน |
| การรักษาพื้นผิว: | ทำความสะอาด | แรงดันสูงสุด: | 1.0MPa (10 บาร์) |
| ปานกลาง: | ความบริสุทธิ์ปานกลาง น้ำมัน แก๊ส น้ำ นม | ||
| แสงสูง: | ปะเก็น PHE ความบริสุทธิ์ปานกลาง,แผ่นแลกเปลี่ยนความร้อน S81 ปะเก็น,ปะเก็นเครื่องแลกเปลี่ยนความร้อน 1.0MPa |
||

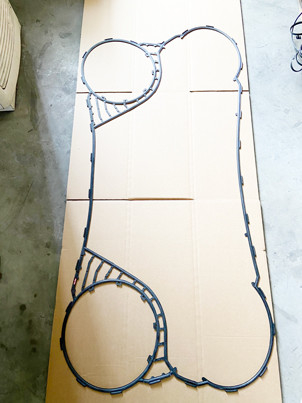

ปะเก็น Sondex S81 และแผ่น Sondex S81 สำหรับเครื่องแลกเปลี่ยนความร้อนแบบจาน เรายินดีที่จะตอบคำถามใด ๆ เกี่ยวกับการเปลี่ยนปะเก็น Sondex และแผ่น Sondex สำหรับเครื่องแลกเปลี่ยนความร้อนของคุณปะเก็นและเพลท Sondex S81 มีเส้นผ่านศูนย์กลางรูเท่ากับ S121, S188 และ S251
ข้อกำหนดทางเทคนิค
การเชื่อมต่อจาก DN25 ถึง DN600 (1" ถึง 24")
เฟรมที่ออกแบบตาม FEA และ PED 2014/68/EU (EN13445) และ ASME sec VIII, Div.1 มาตรฐานการก่อสร้าง
วัสดุแผ่น: AISI 304/316L, ไทเทเนียม, SMO, Hastelloy*
วัสดุปะเก็น: EPDM-HT, NBR-HT, Viton*FKM
ความยาวแผ่นสูงสุด 5.5 ม. (18 ฟุต)
อัตราการไหลสูงสุด 7,200 m3/h (31,700 gpm)
แรงดันใช้งานสูงสุด 35 บาร์ (500 psi)
อุณหภูมิในการทำงานตั้งแต่ -20 °C ถึง 180 °C (-4 °F ถึง 356 °F)
* วัสดุอื่น ๆ สามารถขอได้
Aiprel ให้บริการเปลี่ยนแผ่นและปะเก็น Sondex ทุกรุ่น
Sondex Model List ตามด้านล่าง
| ยี่ห้อ/ผู้ผลิต | ชุด |
| Sondex | S4A, S7, S7A, S8, S8A, S9A, |
| S14,S14A,S15,S17,S18,S19,S19A, | |
| S20,S20A,S21,S21A,S22,S23,SF25 (ติดกาว),SF25A,SF25, | |
| S30,S31A,S35,S36,S37,S38,S39, | |
| S41,S41A,S42,S43,S43A,S47,S47A,S50,S58, | |
| S61,S62,S64,S65,S65A, | |
| S72,S80,S81,S86,S100,S110,S120,S121,S130,S136, | |
| S145,S152,S188, | |
| SW40,SW189,SW229, | |
| เอสเอฟ123, | |
| FPS41,FPS19, | |
| SFD13, SFD22, |
| ประสิทธิภาพพื้นฐาน of ปะเก็น | |||
| วัสดุ | การใช้งานสูงสุด อุณหภูมิ |
ความแข็ง | สื่อแอพพลิเคชั่น |
| NBR | 110ºC | 76±2 | แอลเคน แอลเลน และสื่ออื่นๆ ที่ไม่ใช่ขั้ว น้ำมันเชื้อเพลิงและน้ำมันแร่อื่น ๆน้ำมันจากสัตว์และพืช น้ำร้อน น้ำเกลือ ฯลฯ |
| H-NBR | 140ºC | 76±2 | |
| NBR-HT | 130ºC | 76±2 | |
| EPDM | 150ºC | 80±2 | น้ำ, ไอน้ำ, บรรยากาศ, โอโซน; น้ำมันหล่อลื่นที่ไม่ใช่ปิโตรเลียมกรดอ่อน เบสอ่อน คีโตน แอลกอฮอล์ โพลาร์มีเดียม ฯลฯ |
| EPDM-HT | 170ºC | 80±2 | |
| ไวตัน เอ | 180ºC | 80±2 | น้ำมันร้อน กรด ด่าง ตัวทำละลายอินทรีย์ |
| VITON G | 200ºC | 80±2 | กรดแก่และด่าง น้ำมันร้อน ไอน้ำอิ่มตัว |
| วัสดุ | แอปพลิเคชัน |
| SUS304 / SUS316L | น้ำบริสุทธิ์ น้ำในแม่น้ำ น้ำมันอาหาร น้ำมันแร่ |
| ไททาเนียม / แพลเลเดียม | น้ำทะเล น้ำเกลือ สารเค็ม |
| ล้อแม็ก Hadtelloy / C-276 | กรดซัลฟิวริกเข้มข้น กรดไฮโดรคลอริก กรดฟอสฟอริก |
| Ni / นิกเกิล | โซดาไฟที่มีอุณหภูมิสูงและความเข้มข้นสูง |
อุปกรณ์ถ่ายเทความร้อนที่มีประสิทธิภาพ แผ่นแลกเปลี่ยนความร้อน S110 เครื่องแลกเปลี่ยนความร้อนแบบท่อคู่บทนำของผู้ผลิตแผ่นแลกเปลี่ยนความร้อน:
