| สถานที่กำเนิด: | มณฑลเจียงซูประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Aiprel |
| ได้รับการรับรอง: | CE,CCS,ISO,DNV |
| หมายเลขรุ่น: | แผ่นแลกเปลี่ยนความร้อน |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Negotiable |
| รายละเอียดการบรรจุ: | ส่งออกกรณีไม้ |
| เวลาการส่งมอบ: | 1-2 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | L / C, T / T, D / P, D / A |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| การประกัน: | 12 เดือน | แรงดันใช้งานสูงสุด: | 3.0Mpa |
|---|---|---|---|
| วัสดุแผ่น: | 316L ไทเทเนียม SS304,254SMO นิกเกิล | วัสดุปะเก็น: | NBR EPDM FKM |
| วัสดุกรอบ: | เหล็กกล้าคาร์บอน, สแตนเลส | ||
| แสงสูง: | 3.0MPa แผ่นแลกเปลี่ยนความร้อน,NBR Gasket Plate Heat Exchanger,316L Plate Frame Heat Exchanger |
||

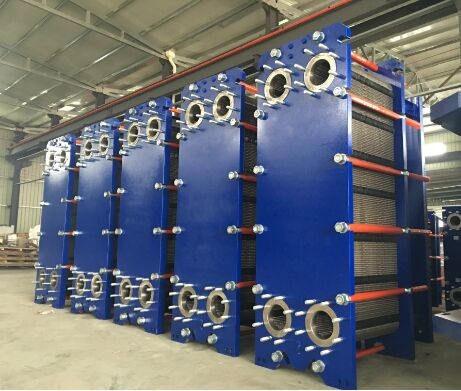

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสำหรับการผลิตระดับมืออาชีพสำหรับอุตสาหกรรมเคมีและเครื่องทำความเย็น
แผ่นแลกเปลี่ยนความร้อนประกอบด้วยแผ่นโลหะลูกฟูกที่มีช่องสำหรับทางเดินของของเหลวทั้งสองซึ่งจะมีการถ่ายเทความร้อนชุดแผ่นประกอบระหว่างแผ่นโครงยึดและแผ่นดันที่เคลื่อนย้ายได้และบีบอัดโดยขันสลักแผ่นนี้ติดตั้งปะเก็นซึ่งปิดผนึกช่องระหว่างแผ่นและส่งของเหลวไปยังช่องอื่นจำนวนแผ่นจะถูกกำหนดโดยอัตราการไหลคุณสมบัติทางกายภาพของของเหลวความดันลดลงและโปรแกรมอุณหภูมิแผ่นลูกฟูกส่งเสริมความปั่นป่วนของของไหลและรองรับแผ่นเปลือกโลกจากความดันแผ่นเฟรมและแผ่นดันถูกแขวนจากราวจับด้านบนและตั้งอยู่โดยแถบนำทางด้านล่างซึ่งทั้งสองส่วนจะยึดกับเสารองรับการเชื่อมต่อจะอยู่ในแผ่นเฟรมหรือถ้าของเหลวอย่างใดอย่างหนึ่งหรือทั้งสองทำให้ผ่านมากกว่าหนึ่งครั้งภายในหน่วยในเฟรมและแผ่นดัน
.
การถ่ายเทความร้อนที่มีประสิทธิภาพ
ตัวแลกเปลี่ยนความร้อนแบบแผ่นและเฟรมแบบปะเก็น (GPHEs) ให้การถ่ายเทความร้อนที่มีประสิทธิภาพในอุปกรณ์ขนาดกะทัดรัดที่มีขนาดเล็ก - มีขนาดเล็กและมีประสิทธิภาพมากกว่าเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ
ความได้เปรียบ:
เมื่อเปรียบเทียบกับเครื่องแลกเปลี่ยนความร้อนประเภทอื่นเครื่องแลกเปลี่ยนความร้อนแบบแผ่นมีพื้นที่ผิวที่ใหญ่กว่าประกอบด้วยแผ่นโลหะบางจำนวนหนึ่งที่บีบอัดเข้าด้วยกันปะเก็นติดอยู่กับแผ่นถ่ายเทความร้อนโดยมีช่องทางการไหลแบบฟอร์มและทำหน้าที่ปิดผนึกของเหลววัสดุที่แตกต่างกันมีช่องทางที่แตกต่างกันและในเส้นทางการไหลตามลำดับสลับกันพวกมันจะไม่รั่วไหลออกสู่ภายนอกจำนวนแผ่นถ่ายเทความร้อนจะถูกกำหนดตามปริมาณของของเหลวคุณสมบัติทางกายภาพของของเหลวความดันลดลงและสภาวะความร้อนแต่ละแผ่นเป็นลูกฟูกเพื่อเพิ่มพื้นที่การถ่ายเทความร้อนสูงสุด
โครงสร้างของแผ่นแลกเปลี่ยนความร้อนของปะเก็น:

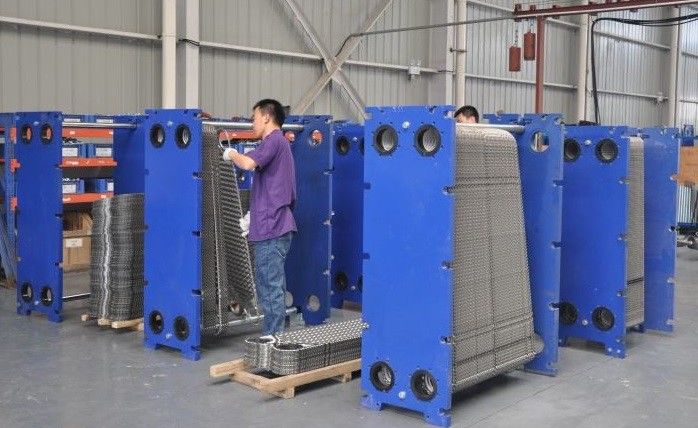

แผ่นแลกเปลี่ยนความร้อนประกอบด้วยแผ่นถ่ายเทความร้อนปะเก็นปิดผนึกแผ่นอัดแถบนำขึ้นและลงเสาสลักเกลียวยึดและชิ้นส่วนหลักอื่น ๆ
ความรู้เบื้องต้นเกี่ยวกับวัสดุแผ่นและการใช้งาน:
| วัสดุ | ใบสมัคร |
| SUS304 / SUS316L | น้ำบริสุทธิ์, น้ำในแม่น้ำ, น้ำมันอาหาร, น้ำมันแร่ |
| ไทเทเนียม / แพลลาเดียม | น้ำทะเลน้ำเกลือสารทำเกลือ |
| Hadtelloy อัลลอย / C-276 | กรดซัลฟิวริกเข้มข้นกรดไฮโดรคลอริกกรดฟอสฟอริก |
| Ni / นิกเกิล | โซดาไฟที่มีอุณหภูมิสูงและมีความเข้มข้นสูง |
