สถานที่กำเนิด: | จิงซูจีน |
---|---|
ชื่อแบรนด์: | AIPREL |
ได้รับการรับรอง: | CE,CCS,DNV,ISO |
หมายเลขรุ่น: | เครื่องแลกเปลี่ยนความร้อนคอนเดนเซอร์ชนิดแผ่น |
จำนวนสั่งซื้อขั้นต่ำ: | 1 |
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กล่องมาตรฐาน |
เวลาการส่งมอบ: | 1-2 สัปดาห์ |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | 100 ชุดต่อเดือน |
เงื่อนไข: | ใหม่ | การประกัน: | 12 เดือน |
---|---|---|---|
แรงดันใช้งานสูงสุด: | 3.0Mpa | ใบสมัคร: | ชิ้นส่วนเครื่องทำความเย็น, ยา, การถ่ายเทความร้อน, พลังงาน, HVAC |
วัสดุแผ่น: | Hastelloy, C276, ไทเทเนียมนิกเกิล, 904L, 254SMO, ss304, ss316 | ||
แสงสูง: | คอนเดนเซอร์แผ่นแลกเปลี่ยนความร้อน,แผ่นแลกเปลี่ยนความร้อนแบบแผ่น |

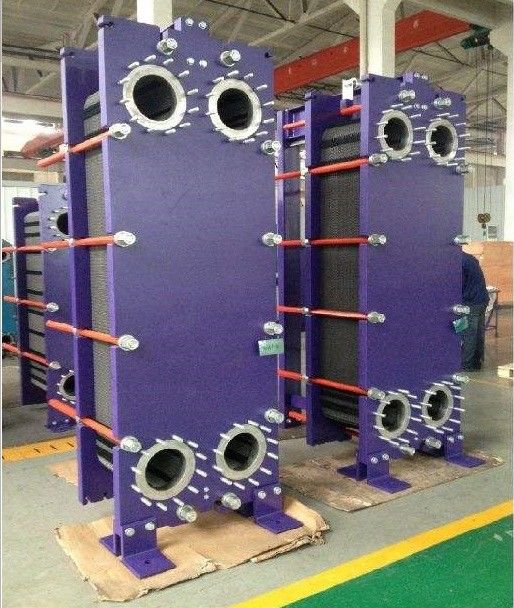

แผ่นแลกเปลี่ยนความร้อนคอนเดนเซอร์ชนิดแผ่นพร้อมปะเก็นสำหรับอุตสาหกรรมประสิทธิภาพสูง
ลักษณะเฉพาะ
1. ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูง
5. สามารถบรรจุผลิตภัณฑ์ได้ทุกชนิดเพื่อป้องกันการอุดตัน
6. ไม่มีจุดสัมผัสโลหะระหว่างแผ่นโดยหลีกเลี่ยงการเกิดมุมตาย
7. ความหนาของแผ่น 0.4 มม. - 1.0 มม. เอื้อต่อการเสริมสร้างความแข็งแกร่งของแผ่น
8. ลดอัตราการเปรอะเปื้อนจำนวนแผ่นและต้นทุนให้น้อยที่สุด
Plate Condeer เป็นอุปกรณ์แลกเปลี่ยนความร้อนชนิดหนึ่ง
ตัวทำความเย็นเพลทส่วนใหญ่ประกอบด้วยสองส่วนคือเฟรมและเพลทแผ่นที่ทำจากวัสดุต่าง ๆ ถูกกดลงในลอนที่มีรูปร่างต่าง ๆ โดยใช้เครื่องมือขัดประเภทต่างๆและมีรูเชิงมุมที่มุมทั้งสี่ของแผ่นสำหรับเส้นทางการไหลของตัวกลางแผ่นปิดรอบนอกและรูมุมถูกปิดผนึกโดย ปะเก็นยางโครงประกอบด้วยแผ่นกดคงที่แผ่นกดที่เคลื่อนย้ายได้แท่งนำบนและล่างและสลักเกลียวยึดตัวทำความเย็นเพลทใช้เพื่อยึดเพลทในลักษณะซ้อนทับที่ความดันคงที่แผ่นแน่นแผ่นกดที่เคลื่อนย้ายได้ตรงกลางแล้วยึดด้วยสลักเกลียวช่องสี่เหลี่ยมบาง ๆ เกิดขึ้นระหว่างแผ่นงานต่างๆและแลกเปลี่ยนความร้อนผ่านครึ่งแผ่นเมื่อเทียบกับตัวทำความเย็นแบบเปลือกและท่อทั่วไปค่าสัมประสิทธิ์การถ่ายเทความร้อนจะสูงกว่ามากภายใต้ความต้านทานการไหลและการใช้พลังงานของปั๊มเท่ากันและมีแนวโน้มที่จะเปลี่ยนตัวทำความเย็นแบบท่อภายในช่วงที่ใช้ได้
หลักการออกแบบ
คอนเดนเซอร์แบบเพลทเป็นคอนเดนเซอร์ที่พัฒนาขึ้นสำหรับไอน้ำกลั่นตัวโดยอาศัยระบบการระเหยหรือการกลั่นภายใต้สภาวะสุญญากาศคอนเดนเซอร์แผ่นที่ใช้เทคนิคการเชื่อมกึ่งประกอบด้วยแพ็คแผ่นพิเศษและปะเก็นตัวกลางทำความเย็นจะอุ่นขึ้นในช่องที่มีปะเก็นและไอน้ำจะควบแน่นในช่องเชื่อมไอน้ำมีทางเข้าขนาดใหญ่และทางออกของคอนเดนเสทขนาดเล็ก
แอปพลิเคชั่นแนะนำ
คอนเดนเซอร์แบบเพลทส่วนใหญ่จะใช้ร่วมกับเครื่องระเหยแบบเพลทเป็นตัวกลั่นไอน้ำในระบบระเหยหรือกลั่นตัวอย่างเช่นการควบแน่นของไอน้ำในระบบการระเหยน้ำเชื่อม 3 ฤทธิ์การควบแน่นของไอน้ำในระบบการระเหยของน้ำผลไม้ 3 ผลและการควบแน่นของไอน้ำในระบบการระเหยแบบหลายผลของความเข้มข้นของเอทานอลในอุตสาหกรรมเอทานอล และสิ่งที่ชอบคอนเดนเซอร์แบบเพลทถูกใช้ในโอกาสการควบแน่นมากขึ้นเรื่อย ๆ เนื่องจากมีผลต่อการแลกเปลี่ยนความร้อนสูงต้นทุนการป้อนข้อมูลต่ำและการบำรุงรักษาที่สะดวก
ประเภท | คอนเดนเซอร์จาน |
วัสดุจาน | Ti / SS316 / SS303 หรือ OEM |
วัสดุปะเก็น | NBR / EPDM |
ยี่ห้อ | GOJE |
แอปพลิเคชัน | กระบวนการอุตสาหกรรม |
ข้อดีของคอนเดนเซอร์แบบแผ่นคืออะไร?
1. ประสิทธิภาพสูงและประหยัดพลังงาน: สูงกว่าประสิทธิภาพความร้อนของตัวแลกเปลี่ยนความร้อนแบบเปลือกและท่อ 3 ถึง 5 เท่า
2 โครงสร้างที่กะทัดรัด: แผ่นแลกเปลี่ยนความร้อนแผ่นถูกจัดเรียงอย่างใกล้ชิดเมื่อเทียบกับเครื่องแลกเปลี่ยนความร้อนประเภทอื่น ๆ เครื่องแลกเปลี่ยนความร้อนของแผ่นมีพื้นที่และพื้นที่น้อย
3. ทำความสะอาดและถอดแยกชิ้นส่วนได้ง่าย: แผ่นแลกเปลี่ยนความร้อนยึดแผ่นหนีบโดยใช้สลักเกลียวเพื่อความสะดวกในการถอดและประกอบ
4 อายุการใช้งานยาวนาน: แผ่นแลกเปลี่ยนความร้อนทำจากสแตนเลสหรือแผ่นโลหะผสมไททาเนียมสามารถต้านทานสื่อที่มีฤทธิ์กัดกร่อนได้หลากหลายแผ่นยางสามารถเปลี่ยนได้ตามต้องการและสามารถติดตั้งถอดประกอบและซ่อมแซมได้ง่าย
5. ความสามารถในการปรับตัว: แผ่นแลกเปลี่ยนความร้อนเป็นส่วนประกอบอิสระซึ่งสามารถเพิ่มหรือลดได้ตามความต้องการและมีรูปแบบต่างๆสามารถนำไปใช้กับข้อกำหนดต่างๆของกระบวนการต่างๆ
